Keularemontti California 3 ja California 1100

Lyhyt esipuhe
Keulamalli on saanut hieman huonon maineen korjattavuutensa suhteen sillä normaalit mp-huollot eivät korjaa näitä keuloja vaan laitetaan uudet, suht arvokkaat toista mallia olevat vaimentimet näiden sijaan. Olen kuitenkin hyvässä yhteistyössä paikallisten toimijoiden kanssa kehittänyt kohtuuhintaisen korjaussarjan ja omatoimisesti myös valmistustekniikkaa keulan kunnostukseen. Aina kunnostaminen ei ole mahdollista vaan pitää etsiä ehyehkö käytetty keula, korjata se, tai tyytyä arvokkaampiin tarvikeosiin. Monet osat kuten keulan yläputket tai tiivisteet eivät ole erityisen kalliita. Esimerkiksi Stein-Dinse toimittaa keulan sisäputkia ja toki muitakin osia. Tosin varsin harvoin tarvitsee vaihtaa mutta sellaistakin on tapahtunut. Tällä kertaa ei tarvittu kuin monia tiivisteitä ja yksi varaosa.

Kahdessa mallissa
Liki kaikissa Moto Guzzi California III-mallin (950cc) pyörissä ja lisäksi alkusarjan 1100 Californioissa käytettiin tätä ratkaisua. Ilmeisesti loppupäässä alihankkijana oli Bitubo tarroista päätellen. Korvaavana vaimentimena on tarjolla lähes ainoastaan kiinteäasetuksista tarvikevaimenninta.

Tekninen ratkaisu
California Kolmosessa (Valmistettu 1987 - 94) tuli käyttöön Guzzin omalla patentilla tehty Bitubon valmistama iskunvaimenninratkaisu. Sen erikoisuutena on kaksi sisäkkäistä rakennetta. Siltä osin se ei saman aikakauden malleista suuresti poikkea paitsi juuri iskunvaimentimensa osalta. Ulkopuoli näyttää normaalille teleskooppikeularatkaisulle jossa on valualumiininen alaputki ja kovakromattu yläputki joka tukeutuu ohjauskolmioihin perinteisellä tavalla. Suurin osa myöhemminkin tehtyjä kaikenmerkkisiä moottoripyöriä jakaa tämä perusratkaisun.

Sisällä erilaista
Keulassa on kahdet eri öljyt kahdessa eri sylinterimäisessä tilassa sisäkkäin. Lisäksi on mekaaninen jousipaineen säädin sekä säädettävää hydrauliventtiiliä hyödyntävä paluuvaimennuksen pikasäädin. Päädyin hieman parempaan nykyöljyyn sillä vaimentimen öljyä ei voi vaihtaa kuin purkamalla koko keula pieniin osiin. Osia on runsaasti. Vaimentimen ulkopuolelle laitan ohutta  ja edullista moniasteista moottoriöljyä joka toimii hieman kylmemmässäkin säässä kohtuullisesti. Toki ajossa kylmempikin öljy lämpenee ja vetreytyy.

Pohjaaniskunvaimentimet
Ne toimivat erillään itse iskunvaimentimesta omana rakenteenaan. Muodostavat keulan yläputkien alapäiden kanssa sisäkkäin menevät kartiot joiden välistä keulan voiteluöljy, huom. ei vaimenninöljy, virtaa yhä huonommin mitä enemmän sisäkkäin osat menevät. Lopussa syntyy nestelukko joka estää metallisen pohjaanlyönnin. Siihen tarvitaan jo melkoinen töyssy. Edellyttäen tietenkin että keulan jouset ovat kunnossa.

Tasauskammion tehtävät
Erillisen iskunvaimentimen alapäässä on ilmalla täytetty ja männällä sen yläpuolella vaimenninöljystä erotettu muuttuvatilavuuksinen tila. Sillä on kaksi tehtävää: päätehtävä on kompensoida sitä kun keula lyhentyy jarrutuksessa tai töyssyn ylityksessä äkillisesti niin vaimentimen suhteellisen paksun männävarren syrjäyttämän nesteen on jonnekin mahduttava sillä vaimenninmännän alapuolella ei ole vartta mutta yläpuolella on suljetussa tilassa. Siksi ilmatilan yläpuolella ja nestetilan alla olevan männän on annettava periksi. Ilman lisäksi sen alla on hento jousi.
Toinen tehtävä on yksinkertaisempi. Nestetoimisen vaimentimen liikkeenvaimennusteho on kokolailla vakio mutta ilmatäytteinen tila kompensaatiokammion männän alla antaa joustoliikkeen aluksi periksi ja siksi keula ei "lyö käsille" heti jouston alkaessa vaan jousto alkaa pehmeästi mutta sekunnin osissa komennon ottaa hydrauliikka.

Antisäätäjät
Valitettavasti olen huomannut että monet, ehkä enemmistökin, näiden mallisarjojen Guzzien omistajat sekä motoristit yleensä, eivät ole perehtyneet alustan lukuisiin toimintoihin vaan nupit ovat olleet ns. perussäädöissä pyörän uutuudesta lähtien. Toisin sanoen ei ole edes yritetty hakea parasta "performanssia" mitä jousitukselta ja vaimennukselta olisi saatavissa. Sama koskee takapään Koni-vaimentimia. (Nykyään merkki on Ikon.) Myös niiden säätönupit ovat jumiutuneet käytön puutteessa. Nupit ovat kumisuojien alla piilossa. Lisäksi ulkoinen jousipaineen säätö. Säätöä vaatii jo pelkästään ajotapa, kuormitus, kyytiläisen mieltymykset, ajo-olosuhteet, rengastus sekä erityisesti kuskin mieltymykset. Mutta silti nupit eivät vain käänny. Pelkästään kyytiläisen mukaan ottaminen tai reissukuorman mukaan "pakkaus" on syy jousituksen ja vaimennuksen hienosäädölle. Säätöjen jumiutuminen kavaltaa asian asentajalle. Väärä säätö tai toimimaton jousitus voi aiheuttaa vaaratilanteen.

Jumiutuneet säätönupit
Jos säädöt eivät käänny kohtuullisen kevyesti ei kannata ryhtyä väkisin vääntämään. Tällöin voi aloittaa liottamisen ruosteenpoistoöljyllä ja käyttää siihen aikaa. Aikaa on ottanut jumiutuminenkin.

Työkalut
Viilapenkki ja alumiinileuat helpottavat keulahommia jos pitää purkaa. Toki pitää olla erityisen varovainen mitä ja mistä ja miten puristaa. Ohutseinäinen teleskoopin yläputkikin litistyy viilapenkissä helposti puhumattakaan vaimentimen hennosta putkesta. On myös naarmuttamisvaara. Erikoisempia työkaluja ei juuri tarvita normi huoltoon mutta jos vaimentimen aikoo purkaa niin siihen tarvitaan avain jossa on y-muotoisen vääntövarren sakaroissa tapit jolla vaimentimen yläpään tulpan voi avata. Niitä löytyy myös säädettäviä. Puristavaa mallia oleva lukkorengaspihti oli tällä kertaa tarpeen. Muutoin kyse on perustyökaluista.

Tarpeellisia perustyökaluja.

 Vaimentimen sisään laitettava öljy.

Iskunvaimenninöljy

Koska vaimentimien öljyä ei voi vaihtaa helposti olen laittanut, ainakin mielestäni, laadukasta öljyä vaimentimiin. Paljonhan sitä ei sinne mene niin kertavaihto hoitaa hommansa kymmenientuhansien kilometrien matkan joten kustannus per ajettu kilometri on hyvin edullista. Tämä vaimenninöljy on punaista. Vaimentimet täytetään niin täyteen kun ne vain saa ja huolehditaan ilmauksesta ettei sekaan jää ilmaa.



Keulan voiteluöljy
Sitä tarvitaan varsin vähän koska vaimenninöljy on erikseen. Oikea määrä kuhunkin keulamalliin löytyy huolto-ohjeesta tai omistajan käsikirjasta.

Olen omiiin vastaaviin keuloihin ja Honda 350CL:n moottoriin käyttänyt samaa vaatimukset täyttävää moottoriöljyä. Niin tälläkin kertaa.

Voiteluöljy keulaan.



Vanha öljy
Öljyssä esiintyi jonkin verran vettä mutta muutoin öljy oli oikein tummaa eli äärimmäisen likaista. Lisäksi oikeassa vaimentimessa öljyä oli päässyt vaimentimen tasauskammioon joka on vaimentimen alapäässä olevan jousikuormitteisen männän alapuolella. Jos se tila täyttyy vaimenninöljyllä vuodon vuoksi teleskoopin liikerata lyhenee sekä vaimennus alkumatkasta heikkenee. Ajo voi olla epämääräistä eikä säätäminen auta.

Keulaputken voiteluöljyn valutus.

Voiteluöljy on mustaa
Voiteluöljyssä ei ollut juurikaan muuta likaa kuin vettä hieman. Jos öljy on mustaa niin kuin tässä on se ollut keulassa luvattoman pitkään. Ruostetta keulan sisäosista ei löytynyt. Itse vaimenninöljy on valutettava erikseen purkamalla koko vaimennin osiksi. Varsinkin nyt kun vaihdetaan myös kaikki tiivisteet uusiin. Valitettavasti tästä ei ole useampaa kuvaa kun se on niin sottaista hommaa ettei kameraa kärsi käyttää.

Keula oli avattu jo aiemmin
Asiasta on selvät jäljet koska oli käytetty vääriä osia ja koottu väärin. Tyypillinen kavaltava kohta on muovinen pohjaanlyöntivaimentimen alaputki. Siinä oli väärästä asennuksesta kavaltava jälki. Itselläni ei ole tietoa tämän keulan huoltohistoriasta mutta heikkoa on ollut osaaminen. Ei sentään ollut varsinaisesti rikottu mitään vaan vain väärän kokoonpanon vuoksi keula ei ole toiminut oikein.

Pohjaanlyöntivaimentimen alapää. Virheasennuksen jälki näkyy klo 8 kohdalla. Kavaltaa että keulan purkaja/kokoaja ei ole tiennyt mitä on tekemässä.

Pohjaanlyöntivaimentimen rakenne

Siinä kaksi kartiota kiilaantuvat sisäkkäin hilliten voiutelyöljyn, ei vaimenninöljyn, virtausta niin että lopulta ovat tiiviisti sisäkkäin ennen kuin tulee se lopullinen pohjaanlyönti. Se ei estä täysin pohjaamista mutta hidastaa loppumatkan liikettä merkittävästi parantaen ajettavuutta ja ohjauslaakereille ja käsille tulevia iskuja lieventävästi. Lisäksi loppuliikettä tiivistää vielä vaimenninkartioon kiilautuva o-rengas. Alkupäässä tuotantoa vastinkartio oli alumiinia, sittemmin muovia. Vastakartio on yläputken alapään sisäkehällä. Voiteluöljy kulkee sisä- ja ulkoputken väliin reiän ja kavennuksen kautta. Keula ikäänkuin pumppaa joustossa öljyä ulko- ja sisäputkien väliin.

Keulan oikea puoli osittain purettuna ja esipestynä. Kaikkea ei tarvinnut purkaa.

Paljon pieniä osia

Kuvassa moni komponentti on purkamatta koska niiden toimivuuden voi testata ja päätellä toimiviksi purkamattakin. Toki kaikki kumi- ja pienet muoviosat pitää vaihtaa. Vasemmalla ylhäällä on pohjaanlyöntivaimentimen muovinen alaholkki, oikeassa reunassa osittain purettu jousen esijännityksen säädin, pitkä puikko on vaimenninmännän varsi, mäntä vasemmalla. Varaosia löytyy hydrauliikka- ja laakeriliikkeistä. Mitään omituisia osia ei rakenteessa ole.

Yllä olevassa kuvassa

Männässä on säädettävillä shimmilevyillä, öljyn viskositeetilla ja jousilla toteutettu molemmansuuntainen vaimennus, paluuvaimennus on pikasäädöllä. Männänvarren sisässä kulkee paluuvaimennuksen säätöpuikko. Sen nuppi on oikealla teleskoopin huulitiivisteen keskellä. Puikon alapuolella iskunvaimentimen alapään tulppa joka tulee pohjaanlyöntivaimentimen sisään. Siitä oikealla tasauskammion männän palautinjousi ja mäntä. Seuraavat pyöreät osat ovat iskunvaimentimen yläpään tulppa osineen mutta purkamatta. Muoviputken pätkät tulevat iskunvaimentimen varren ympärille etteivät jouset hierrä sitä. Lyhyt putki on iskunvaimentimen kuori. Jouset, kaksi erilaista että saadaan aikaan proggressiovaikutus, ts. jäykkyys lisääntyy jousten lyhentyessä. Keulan sisäputki laakereineen ja ulkoputki eli alaputki jonka sisään muut osat kootaan.



"Kiinteitä" säätöjäkin voi säätää

Se tosin vaatii vaihto-osia "shimmaamisen" suhteen mutta öljyn laadulla voi muuttaa asetuksia paljonkin.

Öljy pitää valita niin että tiukoilla säädöillä vaimennusta on hieman liikaakin. Näin jää "kulumisvaraa" eli rakenne ja öljy "saavat kulua" luonnollisesti. Kulumisella en tarkoita että öljy vähenisi vaan sen ominaisuudet heikkenevät vähitellen. Liian jäykkä öljy vaimentaa liikaa ja ohuella ei ehkä pääse alueelle jossa keula olisi hyvä.



Etu- ja takapää synkroniin

Moni unohtaa myös säätää takajousituksen ja -vaimennuksen samalle tasolle keulan kanssa. Väärän vaimennustasapainon myötä pyörä voi nyökkiä tai "pompottaa" ikävästi. Pitää huomioida myös että rungon asento muuttuu jousitusta säädettäessä eli ajettavuuskin muuttuu. Joissain pyörissä keulan jättö voi muuttua liiaksikin jos takapäätä nostaa liikaa. Asian oppii kokeilemalla ja koeajamalla aina säädön jälkeen sama jousitukselle ja vaimennukselle vaativa reitti.

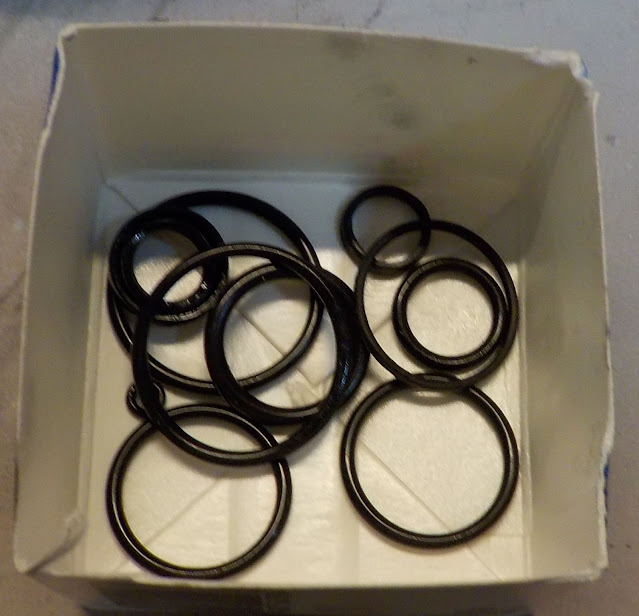

Puretut o-renkaat ja muut tiivisteet. Oikea puoli.



Iskunvaimentimen yläpään puretut vanhat tiivisteet.

Osat irtoilleet

Edellisen kerran huollettaessa on käytetty väärää osaa. Oikealla on lukkorengas eli seegerirengas joka on tarkoitettu ulkopuoliseen rakenteeseen eikä ole pysynyt paikoillaan. On aiheuttanut iskunvaimenninnesteen karkaamisen vaimentimesta. Yksi välyslevyistä on taipunut ja tiivisteistä on irronnut paloja.

Vasemmalla tiivistepesä joka toimii iskunvaimentimen ylätulppana, huulitiiviste eli alan kielellä stefa. Teflonrengas joka keskittää vaimentimen varren, teflonrenkaan tukitiiviste ja välyslevyt sekä virheellisen mallinen seegerirengas eli uraratsastaja.

Varaosat tiivistepesään oli helppo löytää

Vein mainitut osat malliksi liikkeeseen ja pyysin kaikkia osia kaksi sarjaa. Kaikki löytyivät samalta tiskiltä noin varttitunnissa ja hintaa tuli 50 euroa. Olisi löytynyt myös liukulaakerit ja vaimenninmännän tiivistekin. Mutta nyt niitä ei tarvittu. Osia, joista keula on koottu, molemmissa keulaputkissa on yhteensä pitkälti yli sata. Onneksi on vielä palvelua jossa kauppa-aktio tehdään tiskin ääressä ammattilaisen kanssa teknisiä tietoja esittäen ja maksaen kohtuullinen hinta. Tosin kerta ei ollut ensimmäinen. Tuskin viimeinenkään. Pyrkivät jo sinuttelemaan.

Männänvarren ja sisäputken hionta

Molemmat osat ovat kiillottuneet kulutuskohdistaan. Siihen auttaa hionta noin 1000 grainin hiontakankaalla. Kiiltoa pitää saada pois. Jos on naarmuja niin se tarkoittaa uutta osaa tilalle. Asennuksen yhteydessä olisi hyvä jos sisäputkea eli teleskoopin yläputkea kääntää noin 90 astetta. Kuluminen voi jatkua uudesta kohtaa.



Näin oli käynyt väärää osaa käytettäessä.

Vasemmalla sopiva kiinnitin.

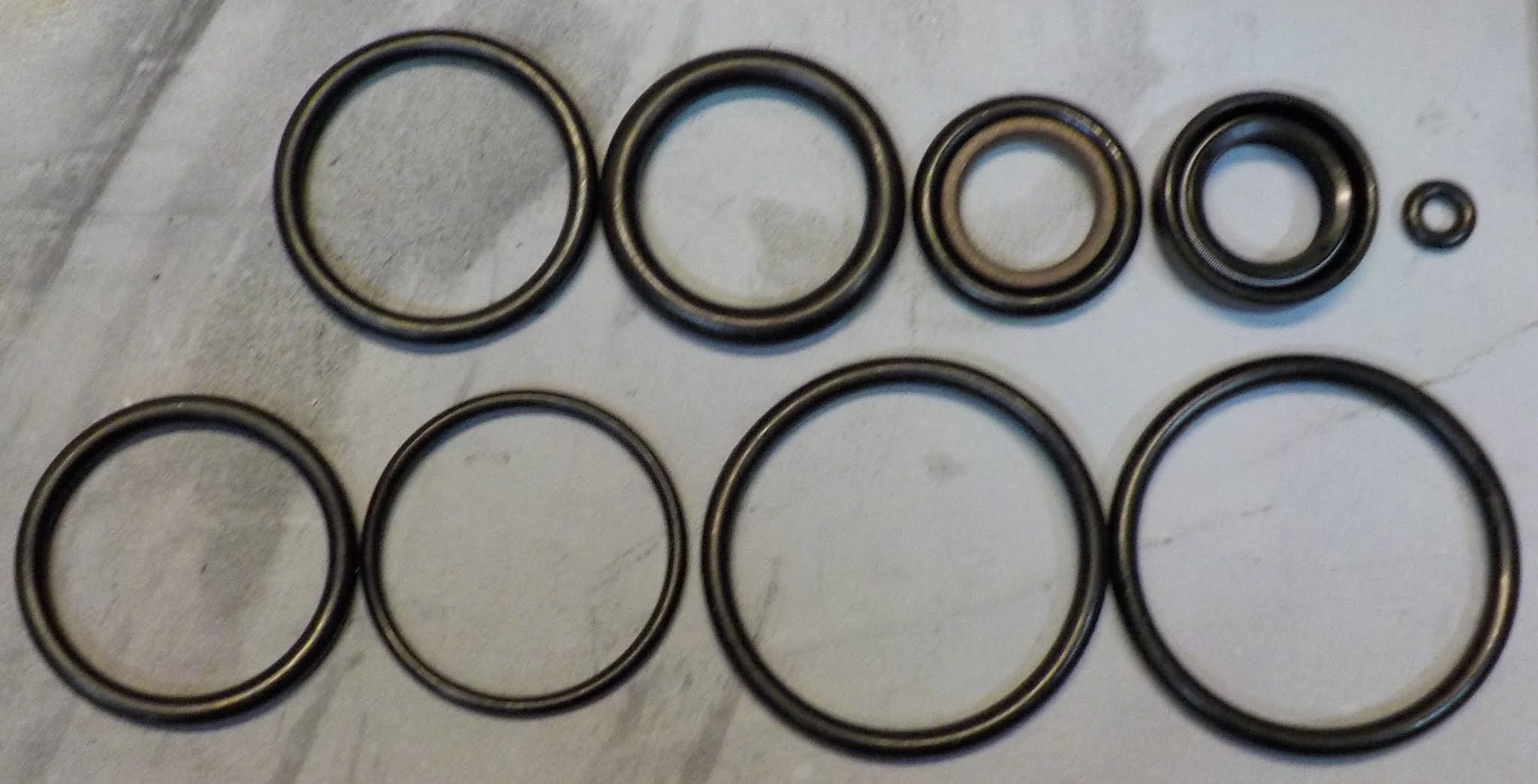

Uusi yhden vaimentimen tiivistesarja. Myös teflonrengas, ylärivin keskimmäinen o-renkaan ympäröimänä, kuuluu korjaussarjaan.

Vaimentimen ilmaus menossa. Oikean tyyppinen lukkorengas paikoillaan. Kuvassa näkyy myös vaimentimen ylätulpan kantatyyppi johon tarvitaan erikoisavain.



Tiivistepaketti

Ylätiiviste koostuu useasta osasta: alinna huulitiiviste huuli öljytilaan päin, välyslevy, teflonrengas ja o-rengas, toinen välyslevy ja lukkorengas. Siinä koko paketti. Alempana kuva osat irtonaisina.

Keulan ylätulpan asennus iskunvaimentimen tankoon.

Jousta pitää painaa samalla

Olisi tavattoman mukavaa kun olisi pari kättä enemmän sillä jousi laittaa kovasti vastaan ja 11 sekä 13 mm:n kiintoavaimet pitää saada jousen ja ylätulpan väliin. Onnistuu kun hieman kikkailee. Jos jousi ei vastusta eli on menettänyt osan voimastaan niin uusien jousien hankkiminen ei ole ongelma. Niitä myydään yleisesti mallimerkinnän mukaan. Lievässä tapauksessa olen lisännyt jousten väliin muutaman kymmenen (Max. noin 25mm.) millimetrin alumiinihelan niin keulan korkeus on hyvä mutta joustomatka lyhenee jos liikaa jatkaa. Ts. jouset pohjaavat.

Lovettu mutteri ylätulpassa

Jousipaineen säädin. Siitä saa 25 - 30 millimetriä kiristettyä jousta portaattomasti. Vastaavasti keula kohoaa sama verran mikäli jousissa on kimmoisuutta jäljellä. Moni ei tiedä näistä säädöistä vaikka omistajan käsikirjassa niistä mainitaan. Keulaa ei kuitenkaan saa jatkaa "sisäisesti" liikaa sillä se saattaa silloin lyödä pohjaan ulosjoustossa. Eli keula pyrkii venymään liikaa. Tyypillisesti normaalisti kuormattuna jousituskomponentit "makaavat" 1/4 - 1/3 osan liikematkastaan pyörä kuormattuna. Silloin joustoliikkeessä on liikevaraa molempin suuntiin sillä paluuliikettä vaimennetaan.

Säätöpuikon varressa on pieni o-rengas menossa paikoilleen loveensa.

Vaimennin ilmattu, jouset ja ylätulppa säätimineen koottu.

Valmiina asennukseen

Oikean puolen teleskoopin sisälle pitää tämä pujottaa. Sen pitää tulla alapäästään oikeaan asentoon ja alapään M10 pultti kiristetään kuparialuslaatan kanssa. (Myös Usit käy.) Tyhjennysruuvi pitää olla paikoillaan jo ennalta että alapää tulee oikeaan asentoon. Yläpäätä ei ruuvata vielä kiinni sillä teleskoopin sisälle lirautetaan vaadittu määrä voiteluöljyä. Jotkut käyttävät ATF-automaattiöljyä. Itse olen käyttänyt tavallista moniasteöljyä.

Oikea puoli valmis

Ei ole erityisen hankala koota teleskoopin alapään rakenteet. Mutta huolellinen pitää olla sillä erityisesti pohjaanlyöntivaimentimen asento pitää olla oikea. Tietenkin myös itse iskunvaimentimenkin.

Oikean puolen teleskooppi valmiina käyttöön.

Vasen teleskooppi ja sisäkalut

Peilikuva oikeanpuoleisesta. Ainoa ero on alaputken akselireiän koko. Tässä kokonaisuudessa oli hieman enempi vikoja. Osa samoja mutta myös muuta.

Tasauskammion männänjousen hattu on vaurioitunut. Osaa ei saa varaosana.

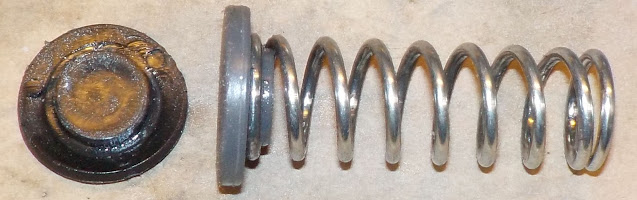

Vasemmalla vaurioitunut osa. Jousen päässä jämäkämpi uustuotanto-osa.



Vasemmalla tasauskammion mäntä ja viallinen jousen hattu.

Mäntävaurio lähellä

Halpa muoviosa ei ole tehnyt hommiaan kunnolla vaan on taipunut. Onneksi mäntä ei ole ehtinyt kulua vinoksi. Helppo sekin olisi sorvata mutta nyt piti sorvata vain jousen hattu. Seuraavassa huollossa voi taas vilkaista mutta se toteutunee vaimentimen osalta vasta 50.000 - 100.000 kilometrin jälkeen jos mitään ongelmaa ei ennen ilmene. Toki keulan voiteluöljy pitää vaihtaa joka huollon yhteydessä. Se lienee asianharrastajille ns. helppo juttu. Sitä varten riittää tyhjennysruuvin aukaisu. Samasta reiästä voi injektioruiskulla laittaa uuden voiteluöljyn. Mitään purkamista ei tarvita. Toki sormien pitää olla vikkelät että öjy ei karkaa ulos ruuvia paikalleen laitettaessa.

Yhteistä molemmille

Sama vika kahden iskunvaimentimen ylätulpassa eli lukkorengas joka pitää tiivistenipun kasassa oli korvattu epäsopivalla kuten aiemmin jo oli kuvakin.

Iskunvaimentimen ylätulpan osat: jo asennettuna huulitiiviste. Sen päälle tulee välyslevy sitten teflonrengas o-renkaineen, välyslevy ja sopiva lukkorengas.

Iskunvaimentimen ylätulppa koottuna.

Vasemman alaputken huulitiiviste piti irrottaa voimavälinein.

Alaputken sisäpinta on kuin peiliä pestynä. Seinämässä on pohjan heijastus.

M10 ja M6 -pultit kuparitiivisteineen. Isompi pitää koko systeemin kasassa ja pienempi osat linjassa. Pikkuruuvi on myös voiteluöljyn valutustulppa.

Valutustulpan kaksi tehtävää

Se ei ole pelkkä reiän täyte vaan pitää myös rakenteen oikeassa asennossa. Asia pitää huomioida kun keulaa availlaan. Yleensä asiaa ei huomata eikä keula sitten oikein toimikaan ja on herkkä vaurioitumaan. Toki siitä voi vanhan voiteluöljyn valuttaa ulos mutta se pitää myös sulkea ennen kuin keulan sisäosia asennetaan takaisin keulaputkien sisään. Normaalissa huollossa kun vaihdetaan vain voiteluöljy ei asialla ole merkitystä mutta kun vaihdetaan vaimenninöljy tai vaimennin jousineen on irrotettu on ruuvin kohta asennettaessa huomioitava.

Iskunvaimentimen yläpään rakenne. Lovettu mutteri on jousipaineen säädin ja nupista säädetään paluuvaimennusta.

Säätöjen vaikutus

Paluuvaimennuksen säätö, jos keula on ylipäätään kunnossa, vaikuttaa varsin dramaattisesti paluuvaimennukseen eli siihen nopeuteen jolla keula töyssyn jälkeen palautuu normaalikorkeuteen. Molemmissa keulaputkissa pitää olla likimain sama asetus. Jousipaineen säädin (Lovettu matala mutteri.) vaikuttaa keulan lepokorkeuteen. Ei kauhesti mutta havaittavasti. Jos ei vaikuta on mekanismi rikki mutta todennäköisemmin keulan neljä jousta ovat vanhuuttaan tai suuren kuormituksen vuoksi väsyneet eli niiden jousivoima on taantunut. Joka tapauksessa vaikutuksen voi havaita. Sekä vaimennus että jousipaine ovat tavallaan yhteismitallisia: korkeampi jousipaine vaatii hieman enemmän paluuvaimennusta.

Vasemman teleskoopin kokoonpano

Nyt kun oli kaikki osat hankittuna niin ei siihen sitten montaa tuntia mennyt. Osin oli samoja vikoja kuin toisellakin puolella ja yksi vakavahko lisävika.

Kootessa pitää olla ensimmäisenä asennettu tyhjennys/täyttö/pidätinruuvi.

Kaksi tehtävää ja kolme asiaa

Voiteluöljyn tyhjennys/täyttöruuvin toimen lisäksi ruuvi pitää paikoillaan, pyörimättä, pohjaanlyöntivaimenninta ja iskunvaimenninta.



Vasemmalla jousipaineen säädin. Säätö minimissä.

Säätö maksimissa. Oikealla teleskoopin ylätulppa.

Säätimen osat

En katsonut tarpeelliseksi purkaa säädintä enempää. Säätökierre toimii molemmin puolin hyvin ja niiden muoviset liukulaakerit ovat ehyet. Niitä ei siis tarvinnut uusia. Säätöosa katoaa puoliksi ylätulpan sisään kun rakenne on koottu. Päittäisvälys tulee säätää niin että välystä ei ole mutta avaimella, 32 mm, saa kevyesti käännettyä säätöä. Jousipainetta ei kovin usein tarvitse säätää jos ajelee pääasiassa yksin. Jousipaineen säätimen läpi kulkee paluuvaimennuksen puikkomainen säätöakseli. Joissakin tapauksissa teräsosat ovat olleet hapettuneet kun keulaan on päässyt vettä. Eli jumissa. Nyt ei lainkaan.

Ylätulpan muut osat: iso mutteri on jousipaineen säätö ja pienempi mutteri on sen lukitusmutteri. Pienempää ei pidä yrittää pyörittää. Se voi aueta ja joutuu säätämään säätimen välystä kohdalleen.

Iskunvaimentimen varsi ja ympärillä jousi. Ylätulppa säätimineen kiinnittyy siihen.

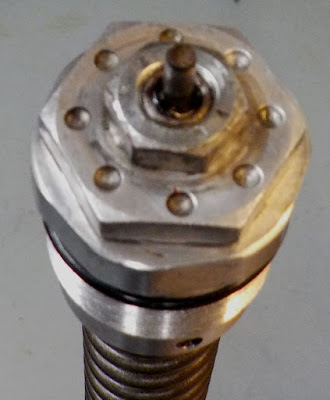

Ylätulppa kiinni vaimentimessa. Ylin o-rengas paikoillaan.

Viimeinen voitelu: voitelyöljyn laitto teleskooppiputkiin.

Kahta eri väriä

Voiteluöljy on tavanomaista ruskeaa mutta vaimenninöljy on kirkkaan punaista. Jos voiteluöljy muuttuu punaiseksi voi siitä päätellä että vaimennin on vuotanut. Se taas edellyttää toimenpiteitä. Kyseessä siis sisäinen vuoto.

Keula on valmis asennettavaksi ja ajettavaksi.

Kiiltävät kohdat yläputkissa

Tyypillisesti yläputkiin syntyy etupuolelle kiiltävämpi alue joka johtuu kulumisesta kun putki hioutuu hiljalleen alaputken ylälaakeria vasten. Siksi asennettaessa keulaputkia ohjauskolmioihin on huomioitava kääntää putkia neljänneskierros. Näin tulee uusi kohta kulumalle alttiiksi ja kestoikä pitenee. Kovakromikin voi kulua puhki varsinkin jos keulan voiteluöljyä ei vaihdeta säännöllisesti. Joka toimi on tämän keulan suhteen niitä helpoimpia. Vain yksi pieni ruuvi pitää avata laskea öljy pois ja ruiskulla laittaa uusi öljy sisään per keulan alaputki. Ja ruuvi kiinni. Keulaa voi joutua "pumppaamaan" että vanha voiteluöljy tulee pois.

Koe keulan (Myös takatuennan.) toiminnan tarkistamiseksi

Toki ajaessakin huomaa jos keula ei toimi mutta sekin asia voi pitkän ajan kuluessa muuttua pyörän "ominaisuudeksi" eli kuljettaja sopeutuu puutteisiin. Siksi voi olla hyvä pyytää motoristikaveri, jolla on kokemusta samatapaisesta pyörästä, testaamaan pyörää ja kertomaan kuulumiset ajonaikaisista tuntemuksista. Esimerkki: keula ei saa kolahtaa etujarrun täysjarrutuksessa pohjaan tasamaalla.

Itse voi kokeilla, keulaputki kerrallaan, säätämällä ensin toisen keulaputken paluuvaimennuksen ja jousipaineen "nollille" ja testata painelemalla keulaa "yhden vaimentimen varassa" alas voimakkaasti eri vaimennusasennoilla säätöjen ääriasennot mukaan lukien. Jos selvää havaittavaa eroa ei säätöjen välillä synny on teleskoopissa vikaa. Ja sen jälkeen toisen teleskoopin testi samoin metodein.

Jousien painuman voi katsoa siitä paljonko keula painuu kun pyörä on kuormattu siitä mitasta mikä on silloin kun etupyörä on irti maasta. Kuormittamattomasta mitasta keula kuormattuna saisi painua noin kolmanneksen. Tilannetta voi korjata säätämällä jousipaineen säätimestä jousen esijännitystä. Jos se ei auta eli säätö oli jo "tapissaan" on aika huoltotoimien ja uusien jousien hankinta.



Etu- ja takajousituksen yhteistoiminta parhaimmillaan

Ylempänä oli jo jotakin tätä sivuavaa. Moottoripyörä on vaikea hallita, varsinkin yllättävissä tilanteissa, jos jossain päin tuennassa on häiriö tai se ei toimi suunnitellulla tavalla. Jos omistaa säädettävällä jousituksella ja vaimennuksella olevan mottoripyörän voi laittaa muistiin ne asetukset jotka ovat olleet käytössä ja tuntuneet hyviltä. Sen jälkeen voi laittaa säätää asetukset johonkin muuhun asentoon ja kokeilla, varovasti, miltä nyt tuntuu. Voi olla että tuntuu huonolle tai ainakin omituiselle. Mutta siitä on hyvä jatkaa, jos etu- ja takatuenta on varmasti muutoin kunnossa, tekemään ne parhaat säädöt. Ajamalla saman hieman olosuhteiltaan vaativamman reitin. Jos se tietää paluuta vanhaan säätötasoon; onneksi olkoon: pyörässäsi on ollut parhaat säädöt jo valmiina. Mutta harvoin osuu ihan kohdalleen: voi löytyä vielä paremmat säädöt kuin olisi edes kuvitellut! Mitään "parasta säätöä" ei ole yleisesti olemassa vaan paras säätö on se joka sopii olosuhteisiin ja omaan makuun. Italialaiset jousitukset eivät ole olleet koskaan leppoisia vaan niissä on painotettu, ainakin lievästi, urheilullisuutta. Jopa customeissa. Siitä voi olla iloinen jos on ollut paha paikka. Tiukka väistö tai tievaurio jonka kaatumatta on suorittanut.



Vuoto-ongelma

Jos keula vuotaa öljyä tai yläputkissa on pystysuuntaisia naarmuja tai ruostetta on aika osavaihtojen. Silloin vaihdetaan yläputket, hoonataan alaputket (Mikäli mitään vakavampaa ei ilmene kuten välystä.) vaihdetaan myös liukulaakerit ja tiivisteet. (Usein ihan vakiokamaa hyvässä laakeriliikkeessä.) Samalla voi vaihtaa vaimentimet uusiin tai huollattaa/korjauttaa vanhat vaimentimet asianmukaisessa paikassa. Takajoustintuet ovat rakenteeltaan ja toiminnaltaan varsin samanlaiset vaikka jouset ovatkin ulkopuolella. Usein myös huollettavia. Huoltoja on vain harvassa. Mutta jos takaiskari(t) maksaa tonnin niin perushuolto voi olla edullisin ratkaisu. Usein tarvikkeet kyllä toimivat mutta ns. performanssi voi olla heikompi.



Omatoimisuuteen panostaminen

No. Työkaluja pitää olla. Pyrin luettelemaan tuolla yllä millaisia välineitä käytin ja myös mitä pitää välttää. Keula on yllättävän hentoinen eikä, esimerkiksi viilapenkki tai putkitongit voi olla ratkaisu. Tosin viilapenkki korvaa ns. välikäden koska jossain on oltava pidike silloin kun molemmat syntymälahjana saadut käsivarret ovat jo käytössä. Liikaa voimaa ei pidä käyttää vaan keinotella.

Videoesitys

Usein valitetaan miksen laita videota töistäni. Nyt laitan toisten tekemää vaikka ihan ilman lupaa. Katsotaan kuinka kauan se saa olla tässä linkissä täällä. Videossa on kuitenkin kysymys halvoista ns. peruskeuloista eikä siitä laatutasosta mitä ylempänä kuvailin. Mutta niille uuslukutaidottomille jotka eivät jaksa lukea kolmea riviä enempää tekstiä laitan tämän lyhyen Youtube-videon.
